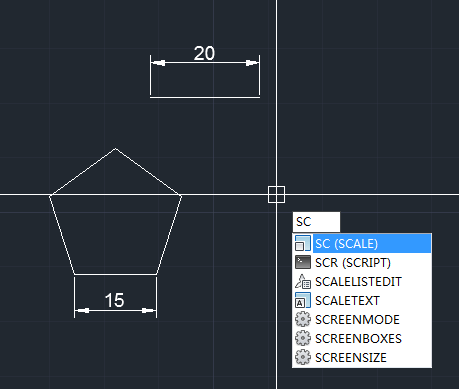

如下图所示，把正五边形边长15通过参照缩放至20。

1、输入sc快捷键回车；

cad参照缩放命令怎么用？

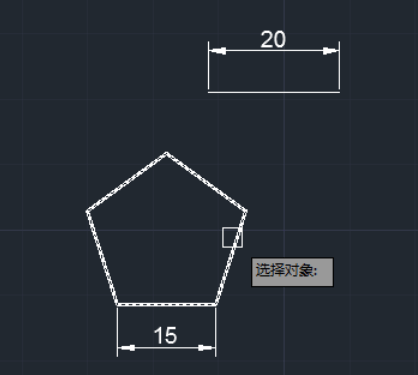

2、选择对象后回车；

cad参照缩放命令怎么用？

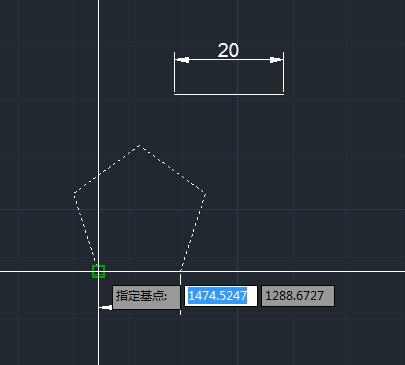

3、指定基点（缩放图形基点）；

cad参照缩放命令怎么用？

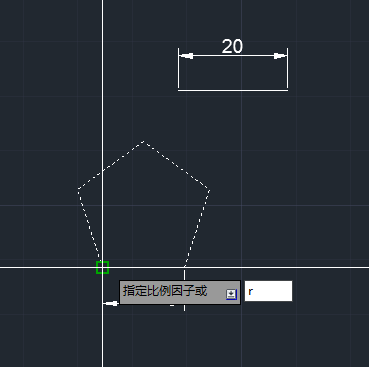

4、提示指定比例因子，这时输入r回车切换至参照缩放；

cad参照缩放命令怎么用？

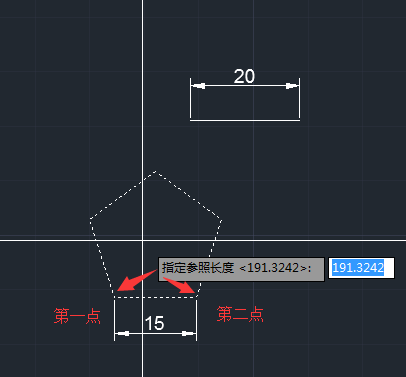

5、提示指定参照长度，这时你可以直接输入15，也可以通过指定两点确定长度，一般选择后一种方法；

cad参照缩放命令怎么用？

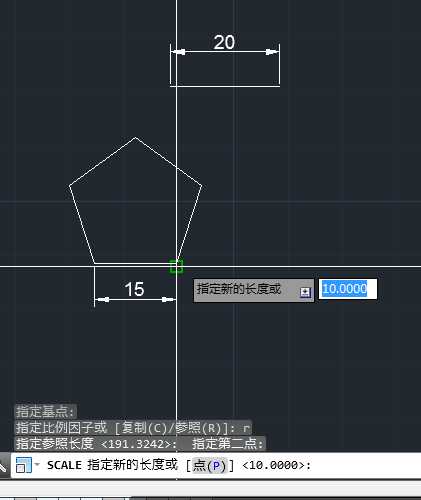

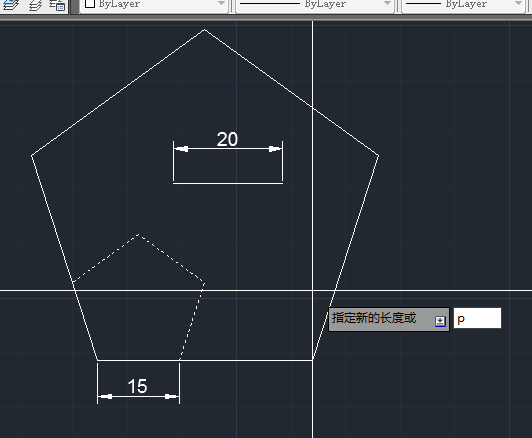

6、提示指定新的长度，这时输入p回车；

cad参照缩放命令怎么用？

cad参照缩放命令怎么用？

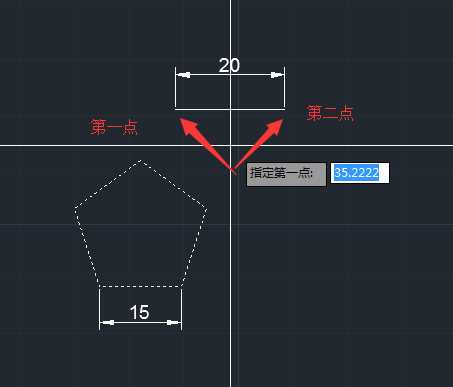

7、这时选择新参照长度的第一点和第二点；

cad参照缩放命令怎么用？

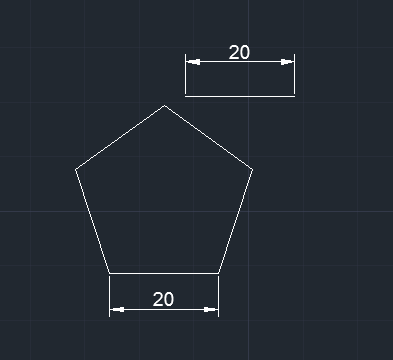

8、完成。

cad参照缩放命令怎么用？
