CAD三维建模中两个立体图形取并集

cad三维建模是建模软件中一种简单的建模工具，建模工具中的功能齐全，软件强大，对于新手入门来说需要静下心来好好研究cad三维建模这一部分的内容，有很多朋友在建模中会遇到对两个立体图形取并集的问题，现在就这个问题，简单向大家说明一下。

CAD软件教程：http://www.9npx.com/cad-edu

方法1

1.首先，我们打开cad，在cad界面的左上角，选择“AutoCAD经典”（注意这里不需要选择“三维建模”），如图。

2.我们调动出建模的命令栏，在cad界面右上方灰色区域空白处，如图中位置所示。

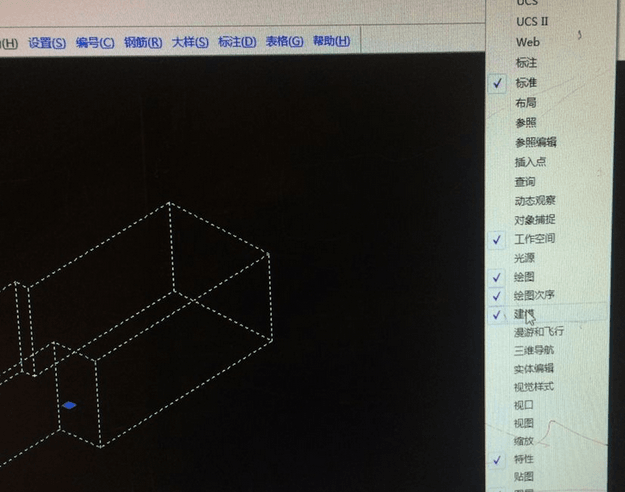

3.然后鼠标点击右键，选择ACAD，再选择“建模”

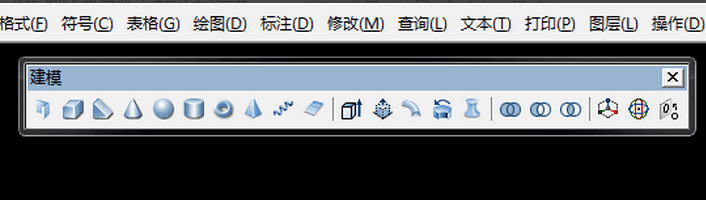

4.之后就会在cad界面中出现建模的命令栏，，我们把这个命令栏拖到上方灰色区域，如图所示。

方法2

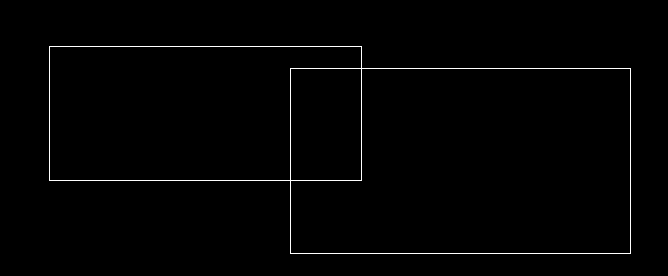

1.接下来，我们就开始进入正题了，首先我们先画两个矩形，如图所示

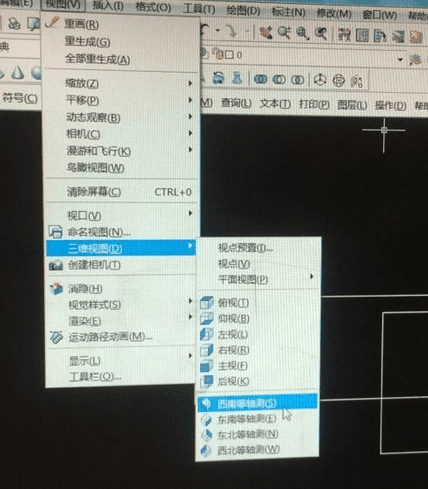

2.然后我们点击“视图”—“三维视图”—“西南等轴测”

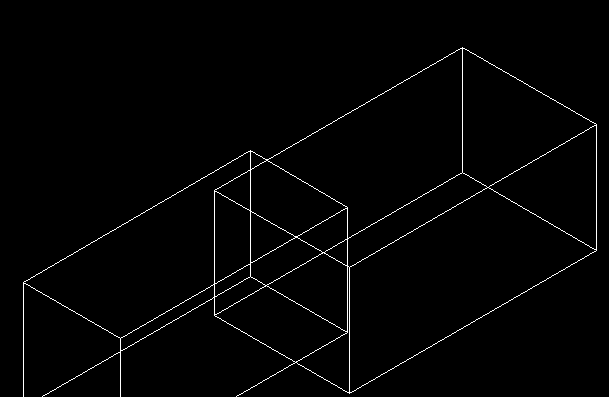

3.这时我们开始建模了，我们对两个矩形一起进行拉伸，拉伸100的高度，会得到如图所示的两个立体图形，

方法3

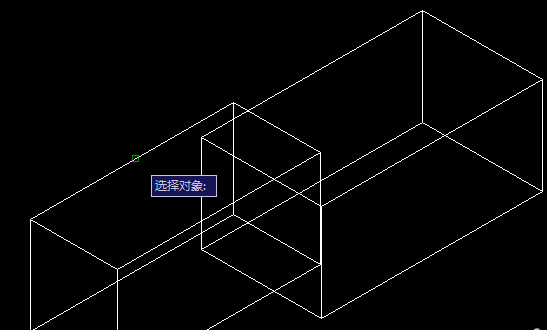

1.然后我们对两个立体图形取并集，点击三维建模的命令栏中的并集，选中两个图形。

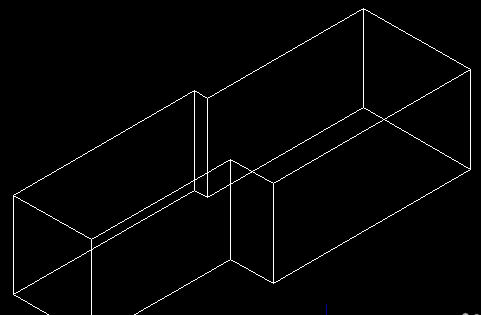

2.选中两个图形之后，鼠标点击一下右键，即可得到两个图形的并集，如图所示。

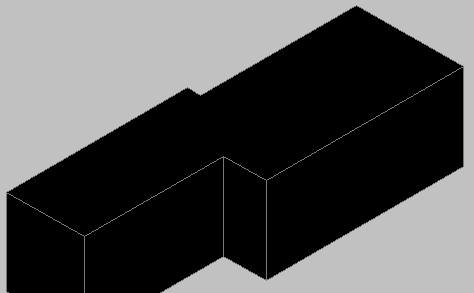

3.再对图形渲染一下即可。
