CAD中线型太少了如何解决？

所属分类：CAD

CAD中要用到线型设置，线型太少了怎么办呢？因为在平面设计中要用到很多图层，很多线型才能很好的分别出主次，使设计更美观。下面，我就把我加载线型的经验分享一下。

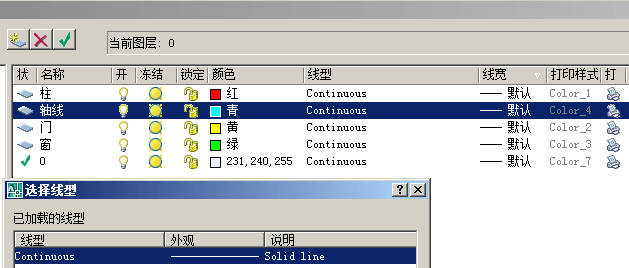

1.如图，点击线型设置，出现如图对话框。

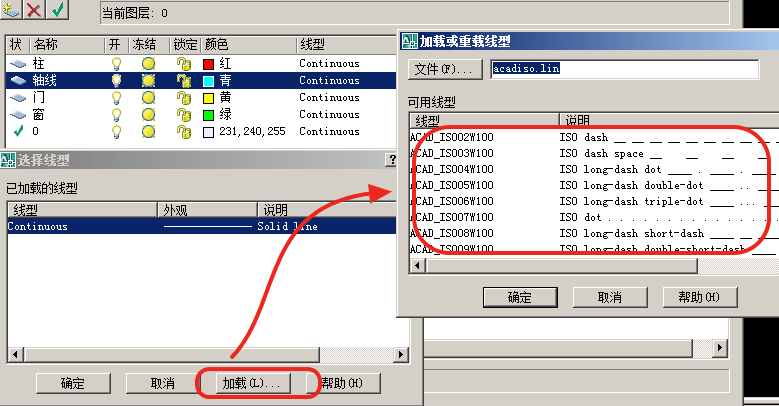

2.点击加载，这时出现加载或重载线型对话框。

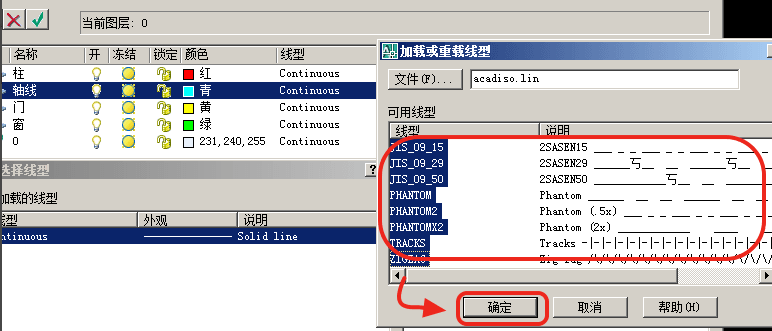

3.选择第一个线型，拖到最下一行，按住SHIFT，选最后一个线型。就全部选择上了。

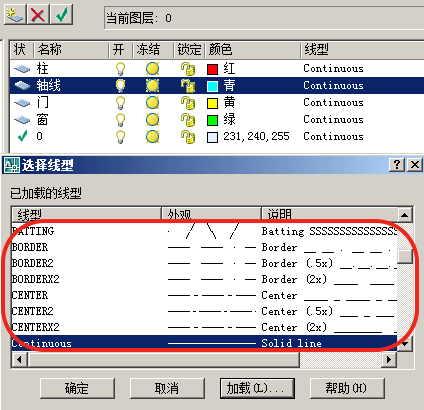

4.这时在选择线型的对话框中就出现了所有线型。这样，我们就可以选择应用了。

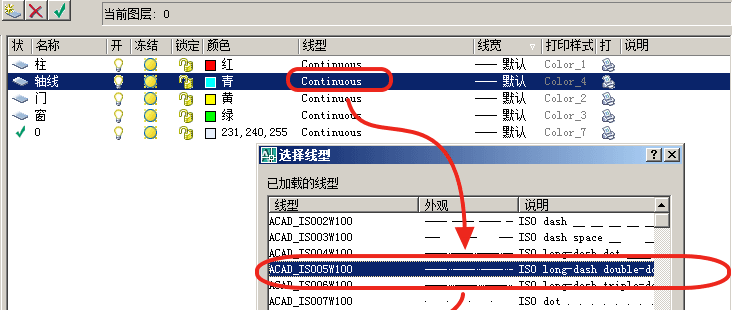

5.如图，轴线我们选择为点划线，其余选择为实现。当然颜色的设置也可以多样化。

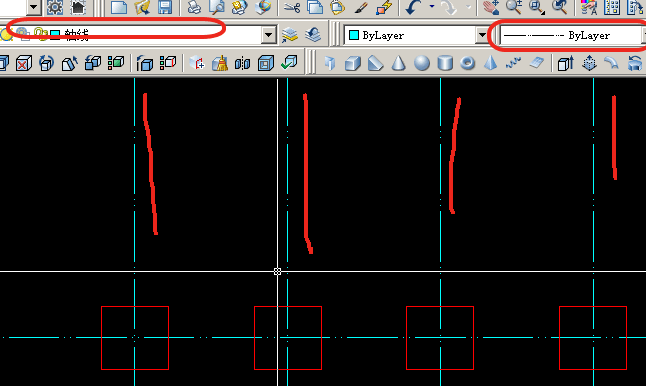

6.在绘制轴线时，我们需要切换到轴线图层，这样绘制出来的轴线，就是设置的蓝色点划线了。

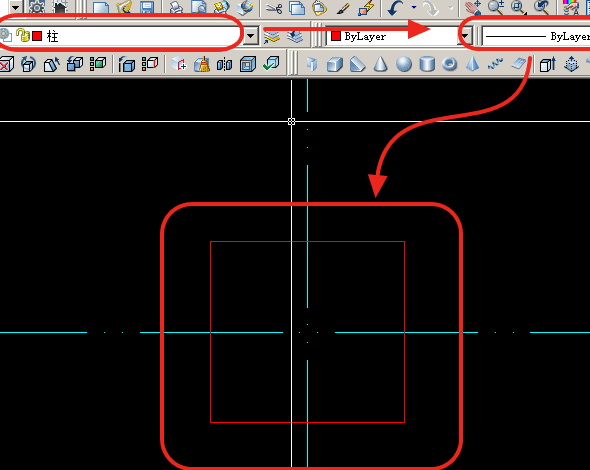

7.同样，在绘制柱时，需要切换到柱图层，画出来的图形就与设定图形一致了。
