CAD如何把矩形都修出45度倒角?

如何把矩形都修出45度倒角呢？我来分享一下我的经验，倒角工具不仅用作倒角用，而且可以把两条线延伸到同一个交点上来，且看如下分解。

cad设计软件下载：http://www.9npx.com/cad

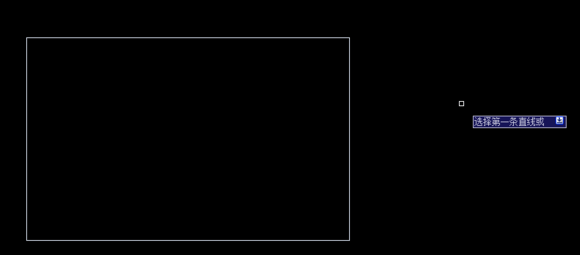

1.绘制一矩形，点击倒角按钮。

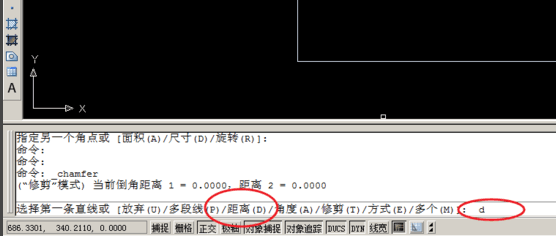

2.首先我们要进行倒角距离的设置。输入d

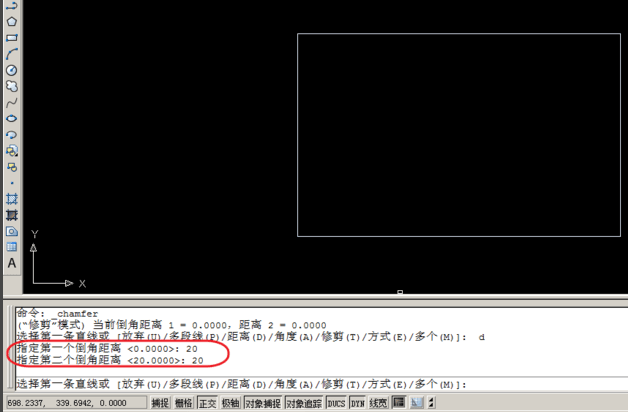

3.如本图中，两个都设置为20mm

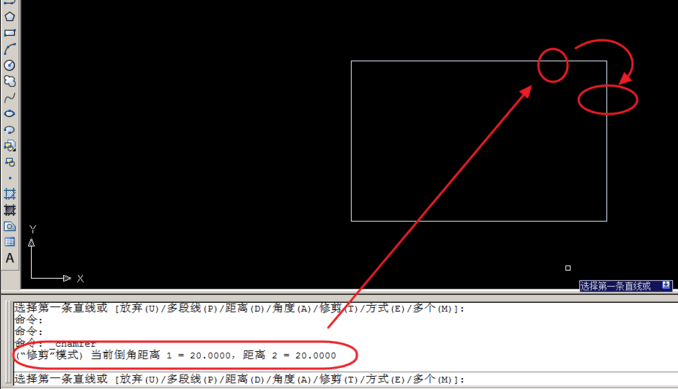

4.选择图示中倒角所在的角的两边。

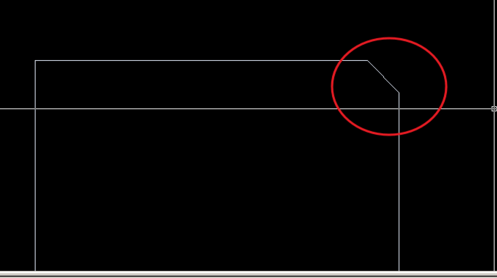

5.点击完成后，则生成如图示倒角。

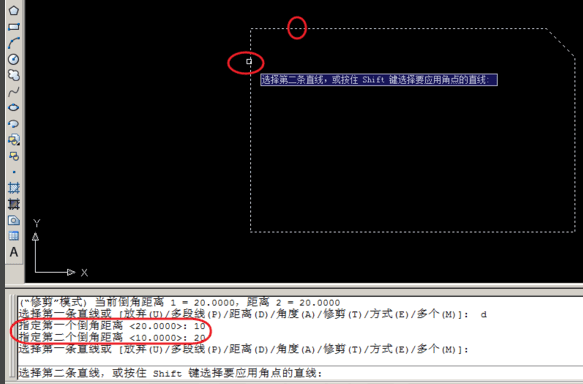

6.如图对左上角使用倒角命令。这次我们分别设置倒角距离1为20，距离2为10

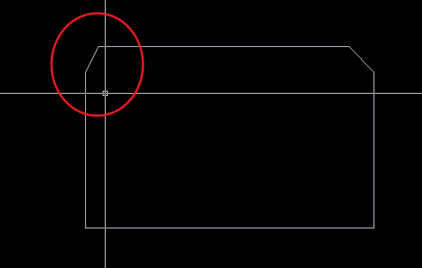

7.则形成如图倒角，两个边的距离不相等。

8.其妙用如下图，两个直接要绘制出连接线，因为无边界，我们无法使用延伸命令，或需借助辅助线来实现，用倒角则可以很好的实现。

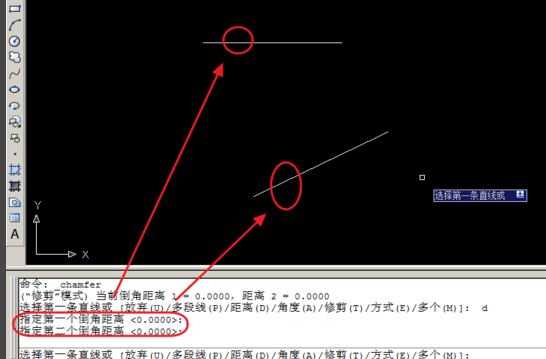

9.如图，使用倒角工具，距离1和距离2都设置成0，再对两个直线倒角。

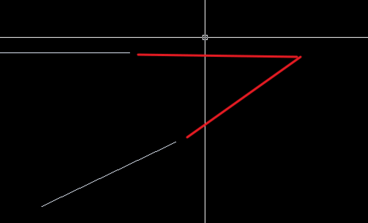

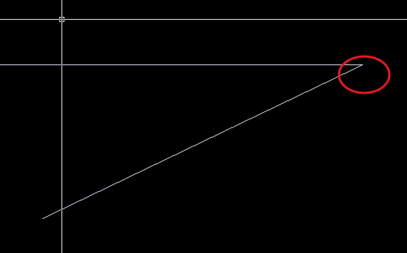

10.则将两条直线直接都延伸到交点处了。
