装修设计教程:CAD平面图时怎么画窗户

在画平面图时，我们画的图都要代表一种物体及其有其特殊的意义，我们尽量用比较形象的图表示房屋设施或者家居设备，我们就来分享如何画窗户。

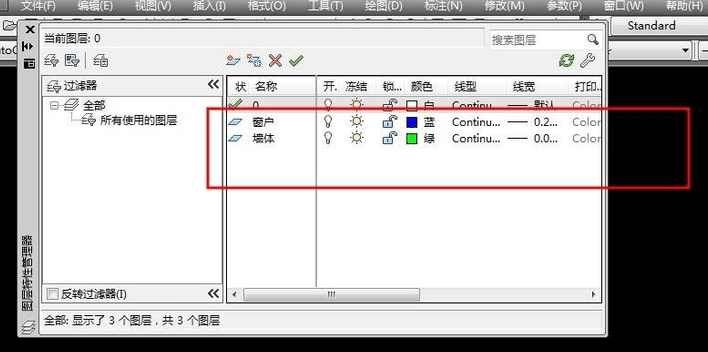

1.新建图层。如图：

2.画好墙体。

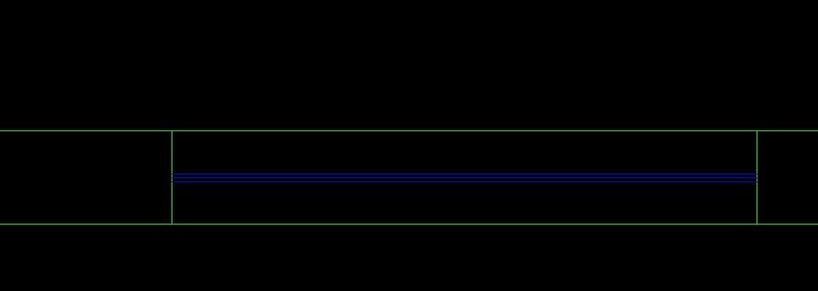

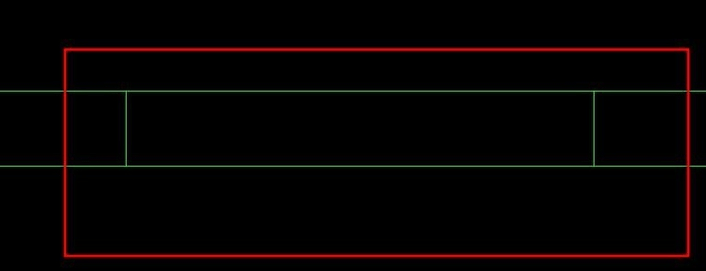

3.窗户的位置也用墙体线封好

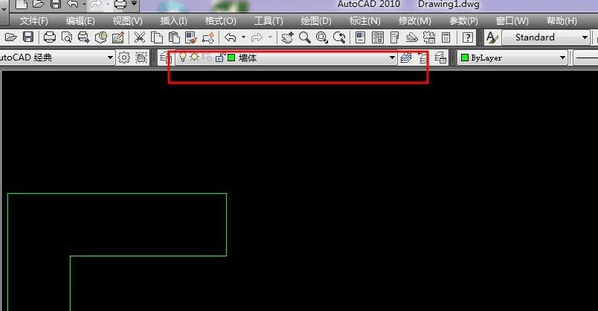

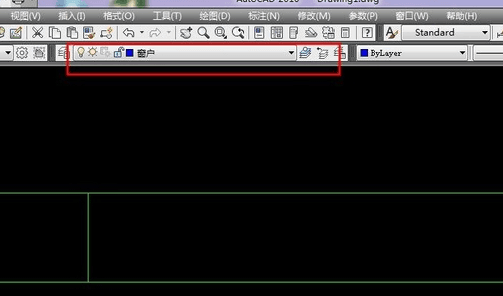

4.切换到窗户图层

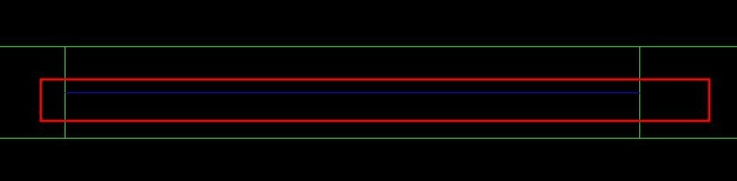

5.如图所示画一条中线

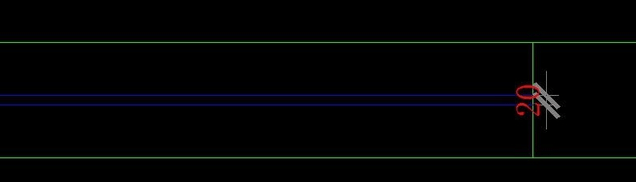

6.中线向上和向下各偏移10mm，如图：

7.删除中线就得到玻璃的厚度。CAD设计软件教程：http://www.9npx.com/cad-edu

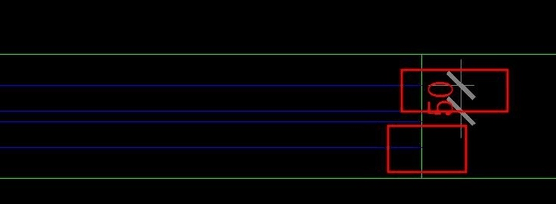

8.如图所示，再次偏移各50mm。

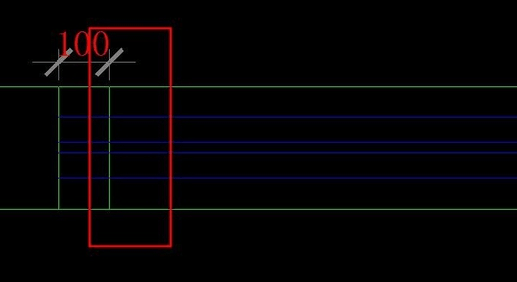

9.墙体线向左和向右各偏移100mm。如图所示：
