CAD画图技巧5：如何制作高清图片？

我们经常做的一些图纸要发给客户或供应商等，这时就需要将CAD图做成图片方便打开查看，下面就介绍如何将CAD图做出高清图片。

1.首选打开CAD

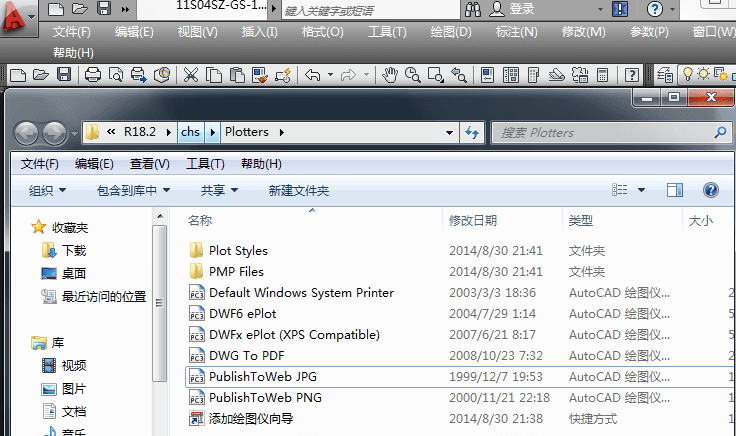

文件——绘图仪器管理

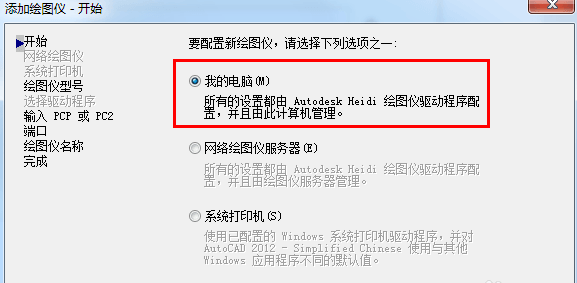

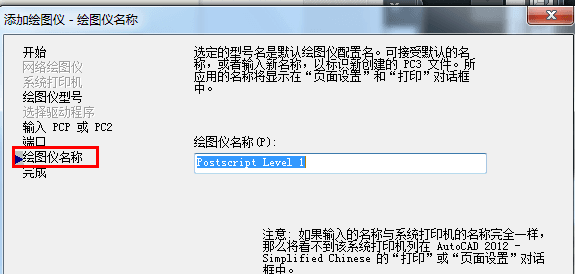

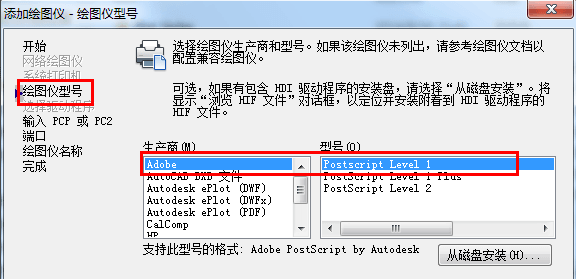

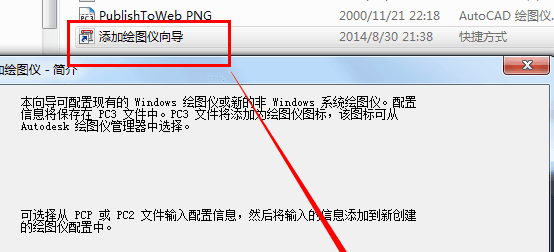

2.添加绘图仪——下一步——我的电脑——绘图仪型号Adobe Postscript Level 1——端口（打印到文件）——绘图仪名称(默认 )——完成

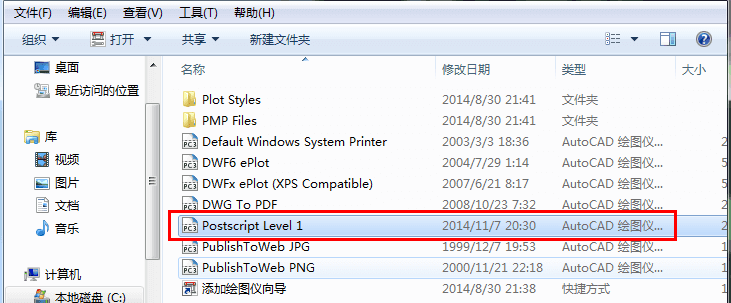

3.Postscript Level 1绘图仪安装好了

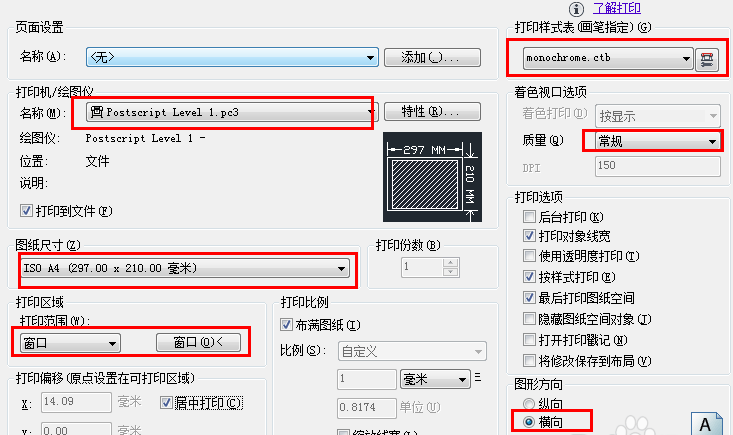

4.打开你要打印成图片的图纸——Ctrl+p(打印)

打印机/绘图仪名称：Postscript Level 1

图纸尺寸：A4

打印范围： 窗口

5.其它要求如图（也可根据实际情况选择）

确定后

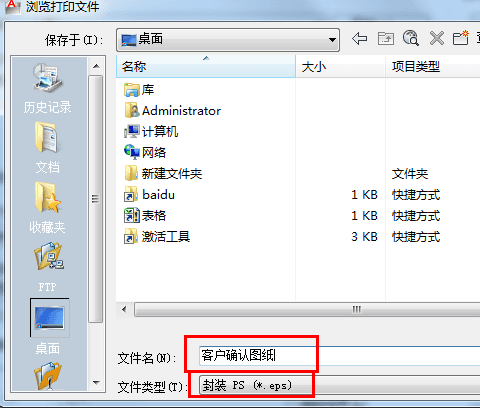

保存于：桌面

文件名：（自己定）

文件类型：（默认eps)

6.推开photoshop——双击空白（打开刚才那张图）——分辨率要改成300——确定

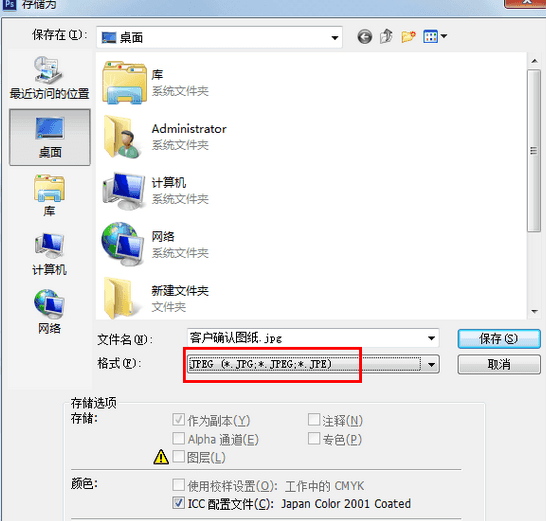

7.文件——别存为——JPG格式

CAD软件教程：http://www.9npx.com/cad-edu

8.现在打开这张JPG图，放很大都可以看清了

注意事项

将Adobe Postscript Level 1时，端口一定要选：打印到文件

用photoshop打开EPS格式图纸时：分辨率要改成300
